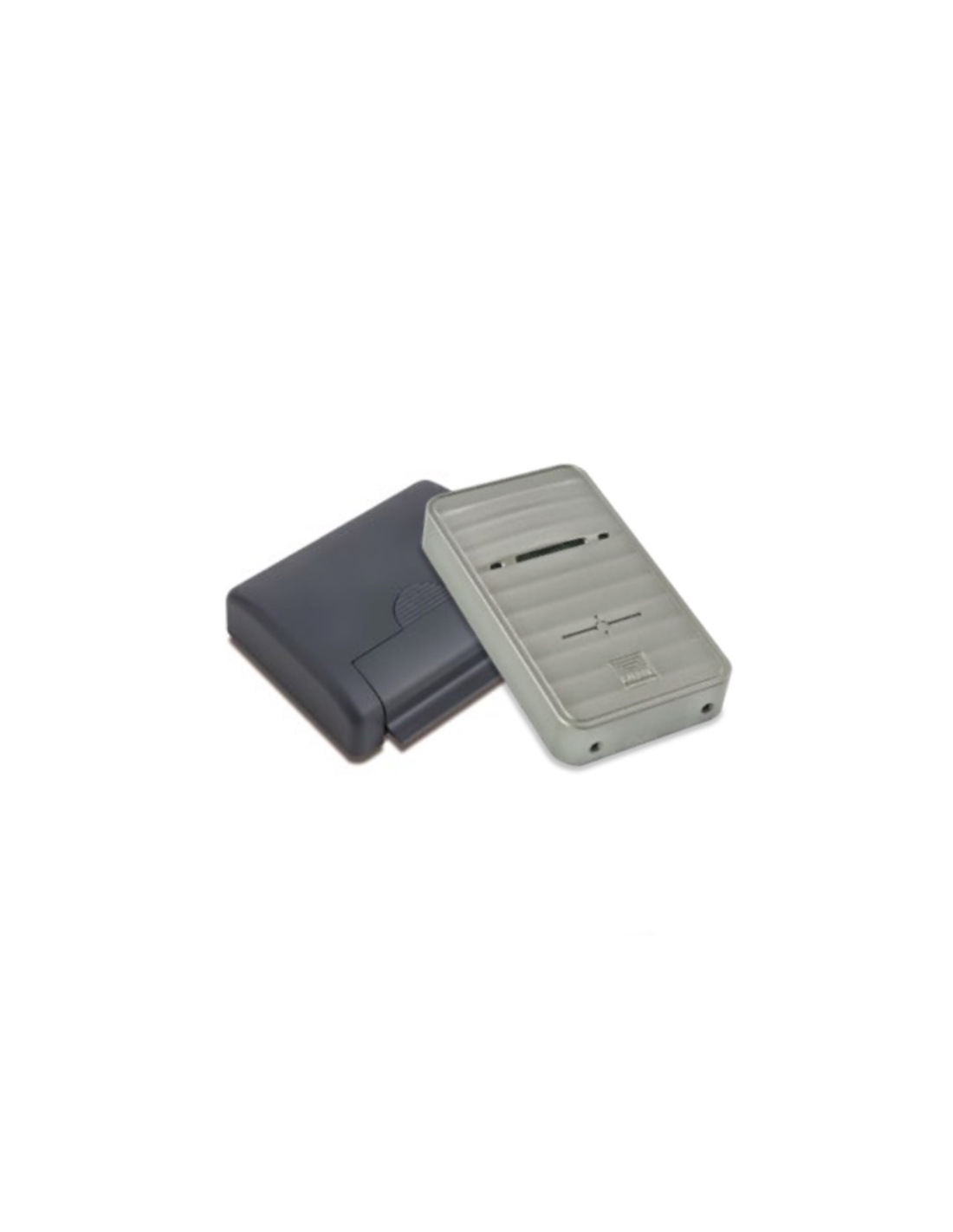

Kit Lector transpondedor con decodificador Cardin DKSTP

El lector transpondedor DKSTPT, de diseño compacto y resistente con estructura de policarbonato antigolpes y base de fijación rápida a pared resulta ideal para el control de entradas automatizadas y accesos, permitiendo la lectura sin contacto de las llaves TAGGR, de las tarjetas TAGCARD y de los emisores S508, pudiendo almacenar hasta 1000 códigos.

Posibilidad de conectar 3 lectores transpondedores a un mismo interfaz. Los TAG pueden registrarse directamente en el lector mediante un TAG MASTER o bien accediendo al interfaz mediante tecla de programación.

El transpondedor incluido en los TAG es pasivo, no necesita alimentación, activándose únicamente cuando entra en el cuadro de acción del lector, definido como área de cobertura.

Instalación del lector DKSTPT

Identificada la posición ideal, desenroscar los dos tornillos de fijación "1" y desenganchar la base "2".

Hacer pasar los cables de conexión "3" procedentes de la interfaz a través de la pared, perforar la pared "3", fijar la base de anclaje en la pared usando dos tacos y tornillos "5-6".

Girar el lector "7". Conectar los conectores Faston de los cables "8" a los conectores Faston del lector "9".

Perforar la goma"10" y pasar el cable de alimentación / señal a través del agujero "11", doblarlo apenas "12" y conectarlo a la bornera "13" ( - S + ).

Volver a colocar la tapa de la bornera "14" y bloquearla con los dos tornillos "15".

Girar el lector del transpondedor, engancharlo en la parte alta de la base "16" y, girándolo apenas, acoplarlo con la base "17", luego fijar el lector con los tornillos apropiados "18" que se insertan desde la parte de abajo.
