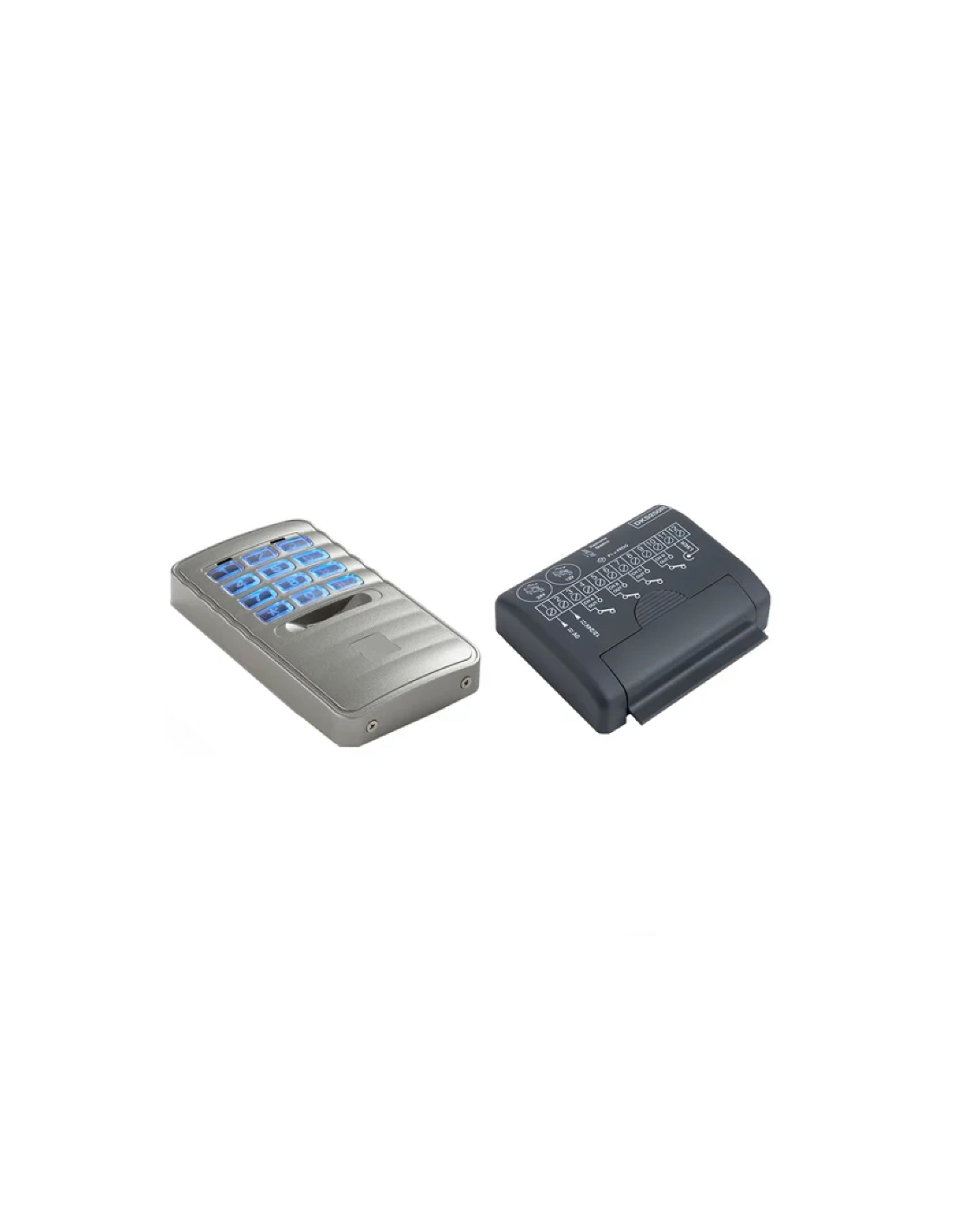

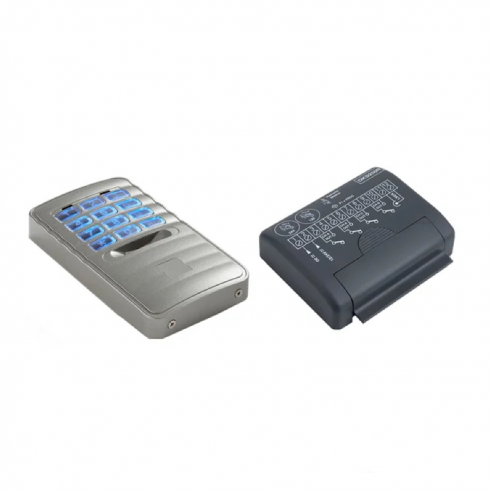

Kit Teclado con decodificador Cardin DKSDUAL

Con el nuevo DKSDUALT, nos ofrece Cardin una estructura elegante y resistente, con un teclado retroiluminado y un lector transpondedor

Instalación del teclado con lector transpondedor DKSDUAL

-Identificada la posición ideal, desenroscar los dos tornillos de fijación "1" y desenganchar la base "2". Perforar la pared "3", fijar la base de anclaje en la pared usando dos

tacos y tornillos "4-5", como se ilustra en la figura. Girar el teclado "6" y desenroscar los seis tornillos de fijación de la tapa "7".

-Quitar la base teclado "8". Agujerear la gomita de sellado y pasar el cable de alimentación/señal a través del agujero "9", doblar ligeramente los conductores e introducirlos

en el bloque terminal "10" respetando la polaridad indicada "11". Volver a poner la base teclado "12" y bloquearla con las seis tuercas anteriormente quitadas "13".

-Girar el teclado, engancharlo en la parte alta de la base del teclado "14" y girándola apenas, acoplarla con la base "15", luego fijar la botonera con los tornillos "16" que

se introducen desde la parte inferior.
