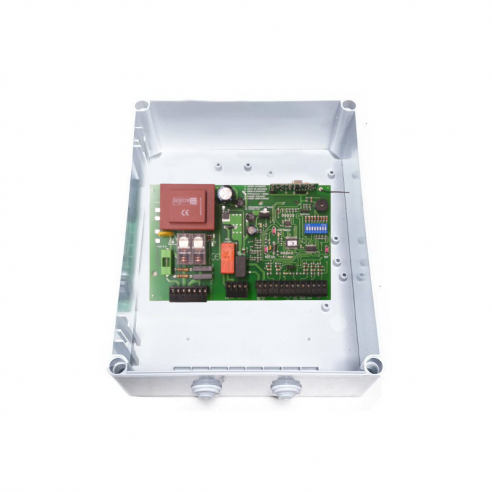

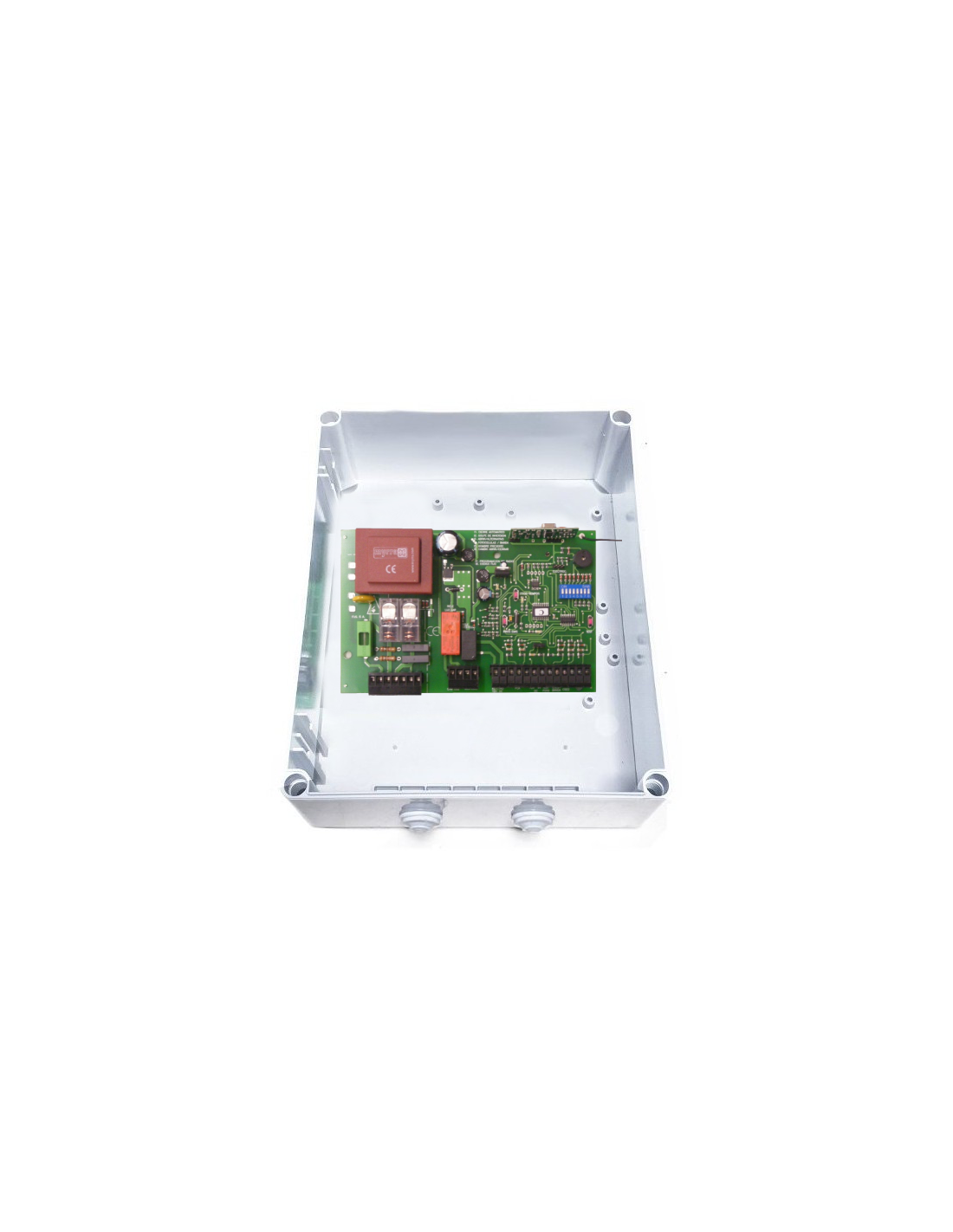

Cuadro de control EMFA CRFEM+R con Receptor O.C. 230v para motores hidráulicos

Las maniobras se ejecutan mediante el pulsador Alternativo “P.ALT” (23-24) o mediante un emisor.

La maniobra finaliza por la activación del FC correspondiente o por la finalización del tiempo de funcionamiento.

Si durante la maniobra de apertura se da una orden, la maniobra finaliza y no se ejecuta el cierre automático.

Si durante la maniobra de cierre se da una orden se provoca la parada de la puerta , si damos una nueva orden se procederá a la apertura.

La activación del C.SEG (21-22) en la maniobra de cierre provoca la inversión de ésta, pasándose a la maniobra de apertura.

Con el interruptor 4 OFF la entrada CSEG1 (20-21) funciona como presostato, contacto N.C. activo sólo cuando cierra la puerta provocando la

inversión de la misma. Durante los 3 primeros segundos de arranque del motor en este caso se inhibe la entrada.

Con el interruptor 4 en ON la entrada CSEG1 (20-21) funciona como una banda de seguridad (Resistencia 8,2Kohms) e invierte la maniobra

al abrir y al cerrar .
