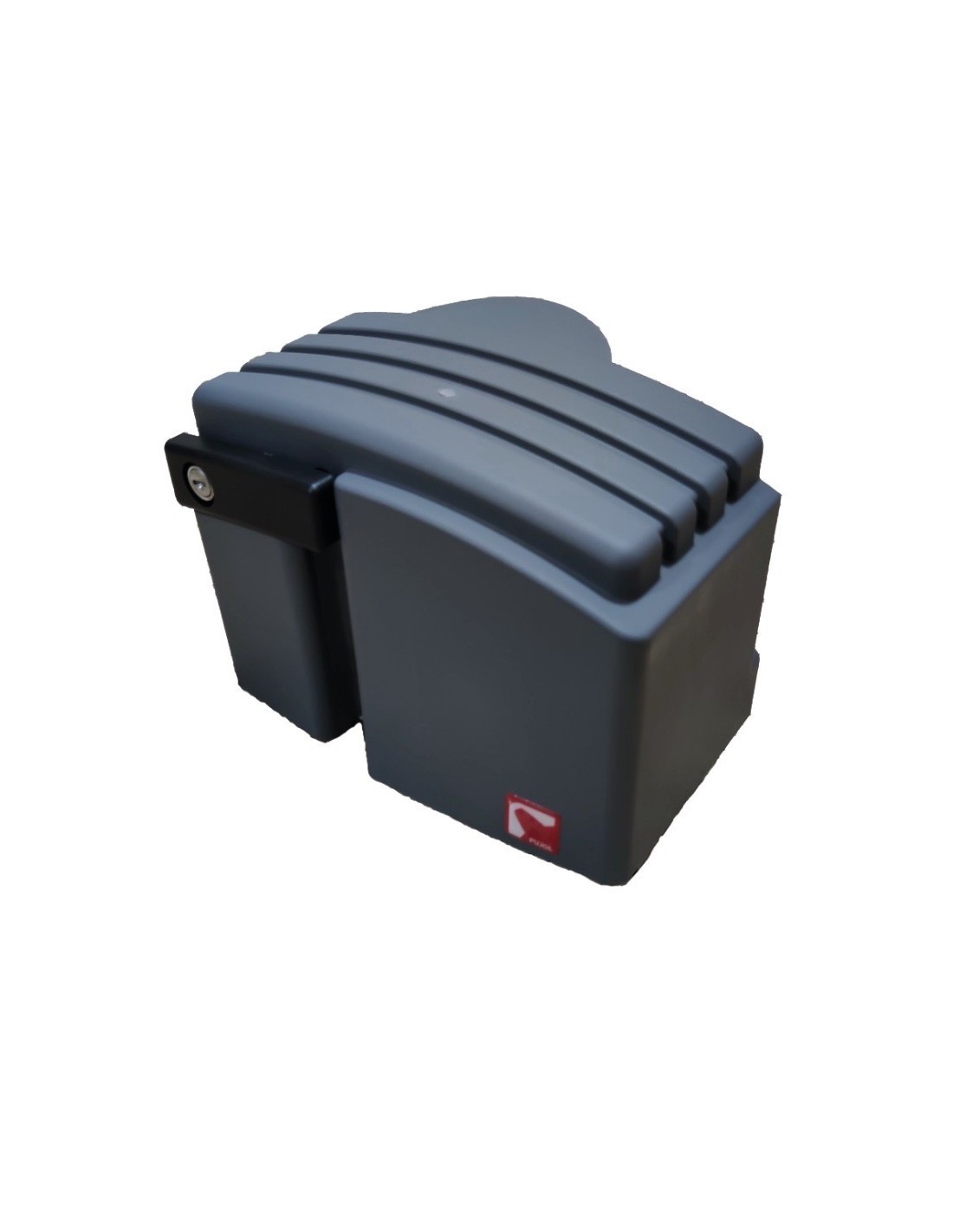

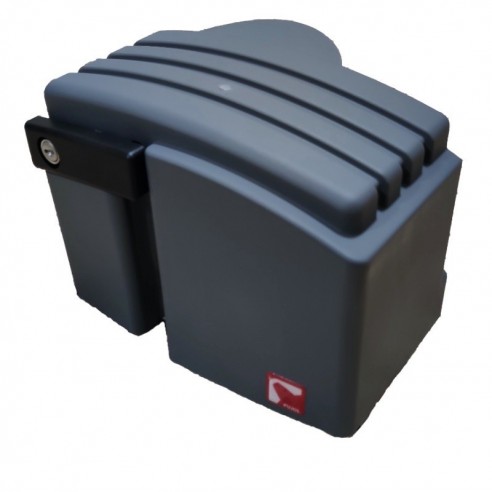

Motor PUJOL MOTORS MINI SD30 M4

Motor para puertas correderas de hasta 400 Kg

El Pujol Motors Mini SD30 es un automatismo para puertas correderas de hasta 400 kg, diseñado para ofrecer un accionamiento fiable, seguro y cómodo en instalaciones residenciales y similares. Su diseño incorpora control electrónico mediante microprocesador y sensor Hall para la detección de obstáculos, además de rampas de aceleración y frenado para conseguir un movimiento progresivo de la puerta.

Este motor para puerta corredera de 400 kg incorpora un receptor integrado de 433,92 MHz, con capacidad para memorizar hasta 255 mandos.

Características principales

Automatismo para puertas correderas de hasta 400 kg.

Fuerza máxima de arrastre: 22 kg.

Par de arranque: 45 Nm.

Alimentación: 230 V ±10 %.

Potencia absorbida: 67 W.

Velocidad del eje de salida: 60 rpm.

Piñón de salida M4 de 16 dientes.

Sensor Hall para detección de sobreesfuerzos y obstáculos.

Rampas de aceleración y frenado del motor.

Función de paro suave configurable.

Cierre automático temporizado de 2 a 120 segundos.

Receptor integrado 433,92 MHz.

Memoria para hasta 255 mandos.

Función de apertura peatonal.

Entrada para fotocélulas y dispositivos de seguridad.

Salida auxiliar de 24 V DC.

Salida para luz de cortesía de 230 V.

Contacto de relé libre de tensión para lámpara de destellos.

No necesita engrase.

Temperatura de funcionamiento: -10 °C a +40 °C.

Grado de protección: IP20.

Seguridad y control de la puerta corredera

El motor Mini SD30 integra diferentes funciones destinadas al control seguro de la automatización. El sensor Hall permite detectar sobreesfuerzos y obstáculos, mientras que las entradas disponibles permiten conectar elementos de seguridad como fotocélulas y bandas resistivas de 8,2 kΩ. También dispone de un micro de seguridad que impide realizar maniobras cuando el motor está desbloqueado.

El automatismo permite configurar diferentes parámetros de funcionamiento, incluyendo el sentido de giro, cierre automático, test de fotocélulas, apertura peatonal, destello y paro suave.

Apertura peatonal y cierre automático

El Mini SD30 permite programar una apertura parcial para el paso peatonal, manteniendo los tiempos de cierre automático y paro suave previamente configurados. También permite programar el recorrido completo de apertura y cierre de la puerta.

El temporizador de cierre automático puede configurarse entre 2 y 120 segundos, ofreciendo flexibilidad para adaptar el funcionamiento del automatismo a las necesidades de cada instalación.

Funcionamiento manual de emergencia

En caso de corte de corriente o fallo, el accionador dispone de un sistema de desbloqueo manual mediante llave, que permite liberar el motor y mover la puerta manualmente.
